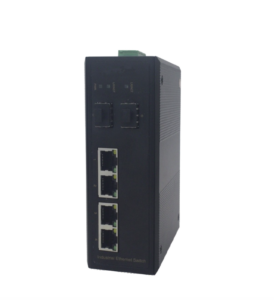

GV-POEM042SFP
Switch PoE industriale su barra DIN: porta rete e alimentazione al radar sullo stesso cavo, dal quadro di campo.
Radar di sicurezza · medio raggio, 24 GHz

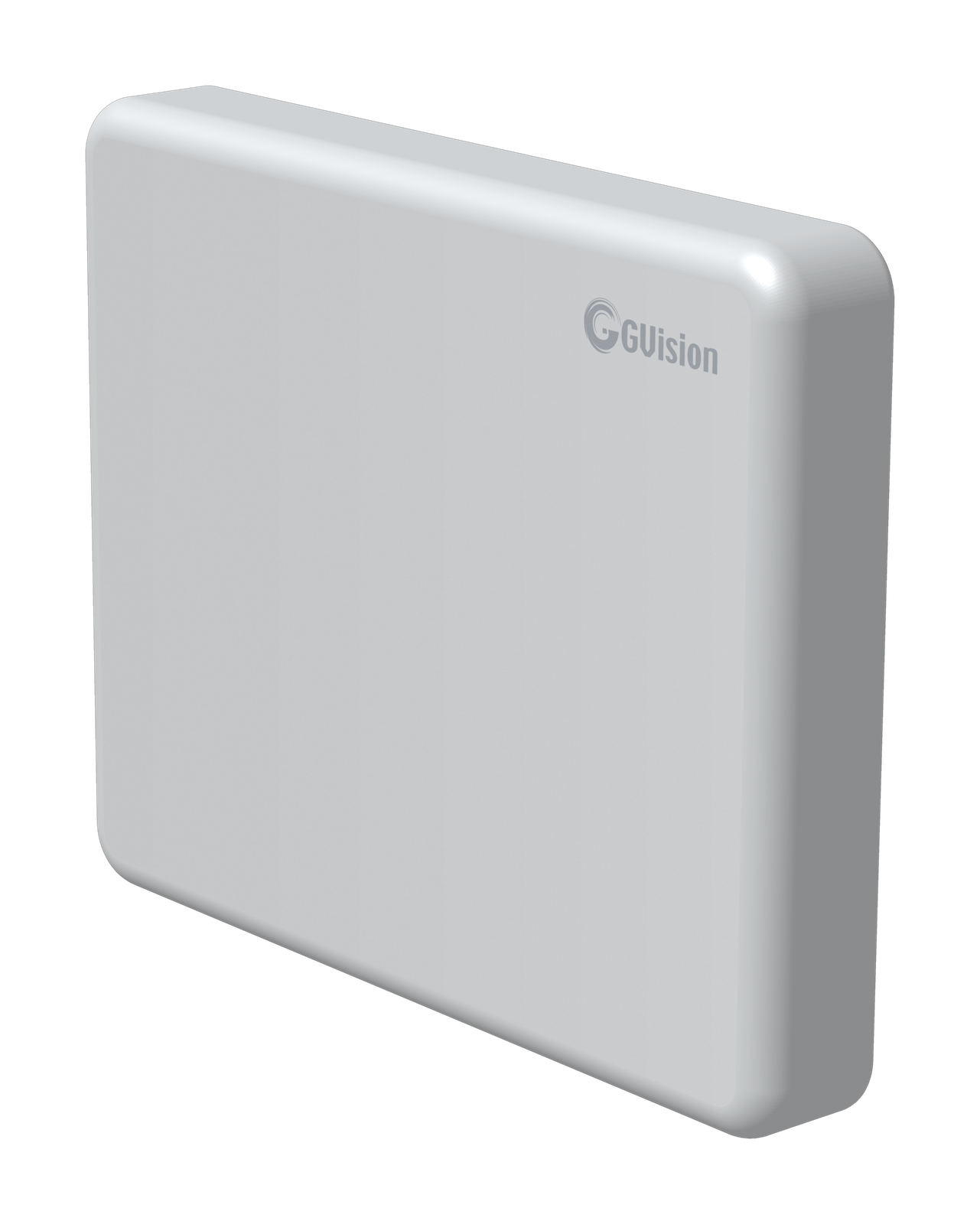

GV-RDS180
Un settore di 90 gradi che segue una persona fino a 150 metri e un veicolo fino a 180, di giorno e di notte, con nebbia e pioggia: il radar che copre un piazzale intero da un solo palo.
90° orizzontali150 m persona180 m veicoloPoE
A cosa serve
Il campo tipico è il piazzale o il lotto di media grandezza: un deposito, un cantiere, il perimetro di uno stabilimento. Un solo apparato sostituisce una fila di barriere o di telecamere con analisi, e consegna alla PTZ il bersaglio già localizzato.
Un radar di sicurezza non guarda un’immagine: misura. Per ogni bersaglio in movimento restituisce posizione, distanza, direzione e velocità, aggiornate a 8 Hz, e lo fa allo stesso modo di giorno e di notte, con nebbia, pioggia, neve o il sole basso in faccia. Gli oggetti fermi, un albero, un cartello, un mezzo parcheggiato, non generano allarmi: il radar vede ciò che si muove.
A 24 GHz il segnale attraversa pioggia e nebbia con poca perdita e arriva lontano con una potenza contenuta: è la banda dei radar di sicurezza a medio e lungo raggio.
Il campo che copre
Il settore in pianta con l’apertura orizzontale vera e le due portate dichiarate, su persona e su veicolo. In verticale il fascio apre di 13 gradi: altezza e inclinazione di montaggio decidono dove comincia e dove finisce la zona sorvegliata.
Il disegno è in scala con la portata di questo modello.
Fin dove rileva
Le distanze dichiarate per classe di bersaglio. La portata su un veicolo è sempre maggiore di quella su una persona, perché il veicolo rimanda indietro più energia.
Cosa fa
Rileva e classifica
Persona e veicolo, con un filtro per classe che lascia passare solo gli allarmi che contano. Zone di allarme, di preallarme e di esclusione si disegnano su mappa, ciascuna con le sue regole.
Aggancia le PTZ
Il radar passa la posizione del bersaglio alle telecamere PTZ GVision abilitate all’aggancio radar via RS485, su indicazione di GVision Italia in fase di progetto: si puntano e lo seguono mentre si muove. Più PTZ per radar e più radar per PTZ: la verifica video arriva da sola, senza che l’operatore debba cercare.
Comanda l’impianto
Due uscite relè e due uscite digitali per sirene, illuminatori e centrali; un ingresso digitale e una RS485. Tre o quattro unità insieme chiudono un giro completo di 360 gradi.
Resta aggiornato
Le vulnerabilità di questo prodotto sono assegnate e pubblicate da GVision Italia, prima CNA italiana sotto ENISA Root, nei termini previsti dall’articolo 14 del Cyber Resilience Act.
I numeri
Sono i valori da mettere a capitolato.
PrincipioFMCWOnda continua modulata in frequenza, banda 24 GHz
Frequenza24,00–24,25 GHz
PortataPersona fino a 150 m, veicolo fino a 180 m
Copertura90° orizzontali13° verticali
Velocità rilevabileda 0,5 a 30 m/sPrecisione ±0,03 m/s, risoluzione 0,06 m/s
Precisione in distanza±0,5 mRisoluzione 1 m, in angolo ±1°
Aggiornamento8 HzClassificazione: persona, veicolo
InterfacceRJ45 10/100 PoE, RS4852 uscite relè, 2 uscite digitali e 1 ingresso digitale; protocolli HTTP, TCP, UDP e NTP
AlimentazionePoE IEEE 802.3af oppure 12 V CCConsumo fino a 8 W
ProtezioneIP66Esercizio da −40 a +75 °C, stoccaggio da −40 a +85 °C
Dimensioni194 × 158 × 49 mmPeso circa 1,0 kg
ConformitàNDAASerie conforme ai requisiti NDAA, idonea alle forniture con vincoli di origine dei componenti
Un solo cavo di rete porta dati e alimentazione: con uno switch PoE nel quadro di campo non serve un alimentatore in testa al palo.
