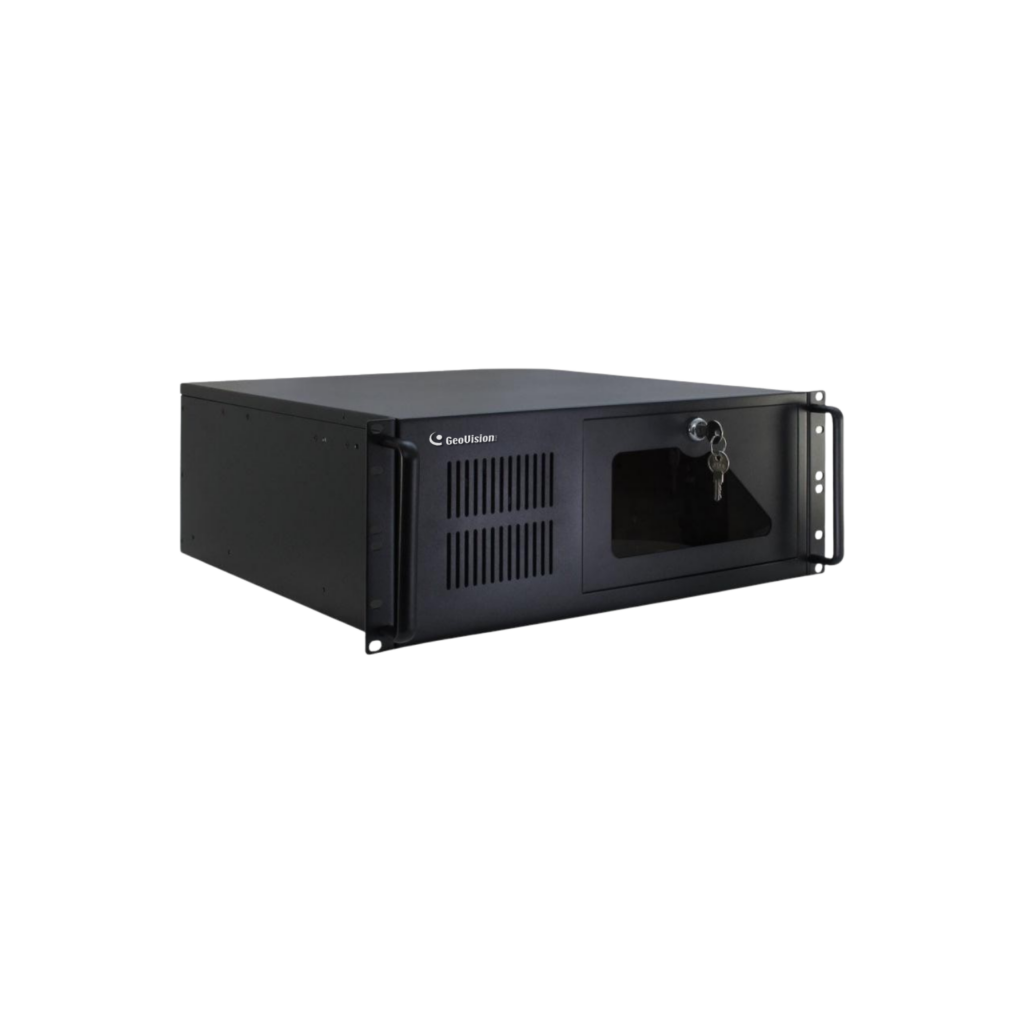

GeoVision·Server, Surveillance System
64 canali estensibili, quattro unità rack, VMS installato e configurato
Il modello più venduto della gamma: 64 canali estensibili, quattro unità rack, quattro alloggiamenti disco e quattro porte di rete. Si sceglie quando l'archivio deve essere lungo e la rete delle telecamere deve restare separata da quella degli utenti. Arriva con GV-VMS…
Modello GV-SRV64VMS20-4UFabbricante GVision Italia
Le vulnerabilità di questo prodotto sono assegnate e pubblicate da GVision Italia, unica CNA
italiana sotto ENISA Root, nei termini previsti dall’articolo 14 del Cyber Resilience Act.
Come funziona.
Come si sceglie
La scelta di un server di registrazione parte dai canali e dai giorni di archivio da garantire, non dai terabyte.
Sessantaquattro canali sono la dotazione di licenza che arriva precaricata, non un muro: si estendono con licenze aggiuntive, anche verso telecamere di altri costruttori. Quando però a crescere è anche l’archivio, conviene valutare il modello da 120 canali invece di spremere questo.
Quattro alloggiamenti disco interni contro i due dei formati 1U e 2U. È la ragione principale per cui si sceglie il 4U a parità di canali.
Quattro porte di rete permettono di tenere le telecamere su un segmento e gli utenti su un altro. Chi guarda i filmati non vede il segmento delle telecamere, e il traffico di registrazione non compete con quello degli uffici.
Gli alloggiamenti di espansione interni sono liberi per il modulo acceleratore, quando l’impianto deve riconoscere e non solo registrare.
La piattaforma
Le scelte che contano su una macchina che deve registrare senza fermarsi, e che si notano solo al terzo anno di esercizio.
| Processore | Intel Core di ultima generazione, con cryptoprocessore TPM integrato per l’avvio verificato e la conservazione delle chiavi. |
|---|---|
| Scheda madre | Industriale, di primo marchio, selezionata per la stabilità nel funzionamento continuo e per il numero di linee di espansione disponibili. |
| Memoria | 16 GB di serie su quattro alloggiamenti, ampliabile senza sostituire quella installata. |
| Sistema operativo | Windows IoT Enterprise a 64 bit, su unità a stato solido industriale da 256 GB dedicata. Non condivide nessun disco con la registrazione. |
| Alimentazione | Alimentatore da 650 W, 850 W o superiore secondo l’allestimento, con certificazione di efficienza Platinum o Titanium. Doppio alimentatore ridondato a richiesta. |
| Espansione | Due alloggiamenti PCI Express liberi, uno dei quali predisposto per il modulo acceleratore di analisi video. |
| Decodifica | H.264 e H.265 su processore e su grafica integrata, fino a tre monitor. |
Analisi video a bordo
Edge vuol dire al bordo della rete, cioè a bordo dell’apparato. Le due espressioni dicono la stessa cosa da due punti di vista. «Al bordo della rete» guarda l’architettura: il calcolo si fa all’estremità, dove il dato nasce, invece che al centro. «A bordo» guarda la macchina: il calcolo avviene dentro l’apparecchio che sta già registrando. Un impianto può mandare tutti i flussi video a un servizio remoto e farli analizzare là, oppure fare il conto sul posto. Nel secondo caso il video non esce dall’impianto: esce il risultato, cioè un evento, una targa, un conteggio.
Un processore edge è un circuito che fa un solo tipo di calcolo, molto in fretta e consumando poco. Le reti neurali che riconoscono una persona o leggono una targa fanno sempre le stesse operazioni, milioni di volte al secondo. Un processore normale le sa fare, ma le fa poche alla volta e scalda; un acceleratore le fa a blocchi, perché è costruito apposta. La differenza pratica è che il processore resta libero di fare il suo lavoro, registrare, invece di dividersi fra registrazione e analisi.
Il paragone con l’impianto elettrico. È la stessa logica del rifasamento: non si aumenta la potenza impegnata, si mette un componente dedicato che toglie lavoro inutile alla linea. Qui l’acceleratore toglie lavoro al processore, e il risultato è che la macchina regge più canali in analisi senza salire di taglia.
Perché è una predisposizione e non una dotazione. L’acceleratore serve solo se l’impianto deve riconoscere qualcosa. Su un impianto che registra e basta sarebbe un costo senza ritorno. Il posto però deve esserci fin dall’inizio, perché aggiungerlo dopo su una macchina che non lo prevede vuol dire cambiare macchina.
Capacità e allestimenti
La macchina esce con un archivio di base e cresce secondo il progetto. Le configurazioni non sono equivalenti, e conviene deciderle prima.
| Archivio di base | 2 x 4 TB su dischi per videosorveglianza, cioè progettati per la scrittura continua di più flussi video. Mai dischi da ufficio. |
|---|---|
| Archivio massimo | Quattro dischi. Con le unità per videosorveglianza di massima capacità oggi disponibili, 24 TB ciascuna, si arriva a 96 TB dentro il telaio. Non usiamo unità a registrazione sovrapposta, che offrono capacità nominali maggiori ma crollano in scrittura continua. |
| Alloggiamenti disco | Quattro, interni nella configurazione standard. Versione con vani frontali estraibili a richiesta, per la sostituzione senza fermare la macchina. |
| Modo di scrittura | Dischi indipendenti, come impostazione predefinita. Il guasto di un disco costa i filmati che stavano su quel disco, non l’archivio intero, e i dischi restano leggibili in qualunque altro computer. |
| RAID | Il controllo integrato è presente e configurabile. Chi lo richiede lo ha, sapendo cosa scambia: la spiegazione completa sta nella pagina I nostri server. |
| Ridondanza | Non affidata al RAID ma a una seconda macchina che registra in parallelo, che protegge anche da incendio, furto e cancellazione. |
| Espansione esterna | Unità di archiviazione in cascata, quando i giorni da garantire superano quello che sta dentro il telaio. |
Il numero che decide il progetto
Il provvedimento generale del Garante per la protezione dei dati personali in materia di videosorveglianza fissa il criterio: di regola poche ore, e comunque non oltre le ventiquattro ore successive alla ripresa. Il termine sale a sette giorni quando ricorrono esigenze particolari, per esempio la chiusura dell’esercizio o i giorni festivi, e per alcuni settori come quello bancario, dove sette giorni sono lo standard.
Oltre i sette giorni si va solo in casi eccezionali, che il titolare del trattamento deve poter giustificare per iscritto con una specifica esigenza di sicurezza e con una valutazione d’impatto. È la strada delle installazioni soggette a disposizioni di ordine pubblico o a norme di settore, come infrastrutture critiche, porti e aeroporti, impianti sportivi: lì trenta giorni e oltre sono previsti da regole proprie, non sono un’eccezione da giustificare caso per caso.
Quando un capitolato chiede trenta giorni, la prima domanda da fare non è quanti dischi servono ma su quale base giuridica si fondano quei trenta giorni. Se non c’è, il progetto va rifatto prima, non dopo.
Prove e rapporti
Il sistema GV-SRV64VMS è stato sottoposto a prova di freddo e a prova di caldo secco secondo le norme EN 60068-2-1:2007 e EN 60068-2-2:2007, collegato e alimentato per tutta la durata, con verifica funzionale durante la prova e al termine.
Rapporto di prova 1173-QL23-R03 ver. 0 del 14 settembre 2023, disponibile su richiesta.
Sotto quali regole
Le certificazioni riguardano cose diverse e vanno lette separate: alcune sono dell’azienda che costruisce, altre del software precaricato, altre della macchina.
Perché una certificazione di sicurezza delle informazioni conta su un server di videosorveglianza: chi gestisce un servizio essenziale deve poter dimostrare come tratta i propri fornitori, e un impianto di sicurezza fisica connesso alla rete entra in quella valutazione. Il discorso per esteso sta nella pagina NIS2 e impianti di sicurezza fisica.
Sistema di gestione per la qualità di GVision Italia, certificato in Italia. Riguarda il modo in cui la macchina viene progettata, costruita, provata e tracciata.
Sistema di gestione per la sicurezza delle informazioni di GVision Italia, certificato in Italia. Riguarda come vengono trattati dati, accessi e vulnerabilità lungo tutta la catena di fornitura.
GVision Italia è autorità di numerazione CVE accreditata sotto ENISA Root. Le vulnerabilità che riguardano i nostri prodotti le pubblichiamo noi, con un identificativo internazionale e una data.
Il software precaricato è conforme ai tre profili che contano qui: S per il flusso video, G per la registrazione e il recupero dalle memorie, M per i metadati dell’analisi. Si integra con telecamere di altri costruttori senza conversioni.
Il software precaricato è conforme alla sezione 889 del National Defense Authorization Act: non impiega componenti di costruttori esclusi dagli appalti pubblici statunitensi. È una condizione che compare sempre più spesso anche nei capitolati europei.
EN 60068-2-1 e EN 60068-2-2 superate da -40 °C a +70 °C, alimentato e funzionante.
Conformità costruttiva della macchina.
| Canali | 64 GV-VMS V20 precaricati e licenziati, estensibili con licenze aggiuntive |
|---|---|
| Formato | Rack 4U |
| Processore | Intel Core di ultima generazione (i7 o i9 secondo l’allestimento), con cryptoprocessore TPM |
| Memoria | 16 GB di serie, quattro alloggiamenti, ampliabile |
| Sistema operativo | Windows IoT Enterprise 64 bit, su SSD industriale da 256 GB dedicata |
| Archivio di base | 2 x 4 TB su dischi per videosorveglianza |
| Alloggiamenti disco | Quattro, interni. Vani frontali estraibili a richiesta |
| Archivio massimo | Fino a 96 TB nel telaio, con unità da videosorveglianza da 24 TB |
| RAID | Controllo integrato configurabile. Predefinito: dischi indipendenti |
| Rete | Quattro porte, per separare il segmento telecamere da quello utenti |
| Uscite video | Fino a tre monitor, uscite digitali e analogica |
| Porte USB | 4 x USB 3 |
| Espansione | Due alloggiamenti PCI Express, uno predisposto per l’acceleratore di analisi video |
| Decodifica | H.264 e H.265 su processore e grafica integrata |
| Alimentazione | 230 V in alternata. Alimentatore 650 W, 850 W o superiore secondo l’allestimento. Doppio alimentatore ridondato a richiesta |
| Temperatura di prova | Da -40 °C a +70 °C, alimentato e funzionante |
| Umidità relativa | Da 35% a 80% in funzionamento |
| Garanzia | Cinque anni sul sistema |
| Consegna | GV-VMS installato, licenziato e configurato: telecamere collegate, registrazione impostata, utenti creati |
Assemblata, provata e configurata sul progetto concordato.
GV-VMS V20 a 64 canali installato, licenziato e già impostato.
E, quando previsto dall’allestimento, il kit di guide per il montaggio a rack.
Configurazione consegnata, credenziali e riferimenti per l’assistenza.
Un PC da ufficio è progettato per otto ore al giorno, cinque giorni su sette, e per fermarsi quando serve. Un registratore di sorveglianza lavora ottomilaseicento ore l’anno scrivendo senza pause su dischi che non riposano. Sono due mestieri diversi, e la differenza non sta nella scheda tecnica: sta in cosa succede al terzo anno.
Ogni sistema viene provato per una settimana in cella climatica, con accensioni e spegnimenti forzati e ripetuti. È il trattamento che fa emergere i difetti di fabbricazione: un alimentatore debole o una saldatura fredda cedono lì, in laboratorio, non in un impianto dopo sei mesi. I sistemi che non superano la prova non partono.
Montiamo esclusivamente dischi per videosorveglianza, progettati per la scrittura continua di più flussi video. Un disco da ufficio, usato per registrare ventiquattro ore su ventiquattro, dura una frazione del tempo e si guasta senza preavviso: è il primo risparmio che un impianto assemblato paga, e lo paga quando serve il filmato.
Non due, che è lo standard del settore: cinque. È la conseguenza diretta dei due punti sopra: si può garantire per cinque anni solo ciò che si è provato prima e costruito con componenti scelti. Un assemblato segue la garanzia dei singoli pezzi, ciascuno con la sua scadenza e il suo interlocutore.
Il sistema viene consegnato con GV-VMS installato, licenziato e configurato: telecamere collegate, registrazione impostata, utenti creati. Si accende e sta già registrando. Un computer assemblato arriva con Windows appena installato, e le giornate di chi lo mette in funzione non sono nel preventivo ma le paga qualcuno.
Quante telecamere regge, per quanti giorni conserva, quanto spazio serve: dipende dalla risoluzione, dai fotogrammi al secondo, da quanto movimento c’è nella scena e da quanti giorni deve coprire l’archivio. Non è un numero che si stampa su una scheda, è un conto che facciamo sul progetto, con i vostri dati, e da cui esce il modello giusto: a volte più piccolo di quello che pensavate.
Fissiamo mezz’ora e lo calcoliamo Oppure scrivici i dati dell’impianto
